ST-700d Plus系列多功能测试组件 安装使用说明
1. 用卧式测量组件进行测量时，仪器需要处于卧倒状态。
如图 1 ，将仪器装上尖嘴测量口径（平底口径无法装入），作好相关设置后，先将组件上小压块转到一边，再按图示方向装入仪器。
2.安装小压块使仪器底端抵紧组件，比色皿紧贴测量口径
如图 2 ，确认仪器装入到位后，将小压块摆正，对正仪器螺母孔，用扳手锁入配置的 M5螺栓，同时锁紧两颗螺栓，保证仪器底端面抵紧组件。

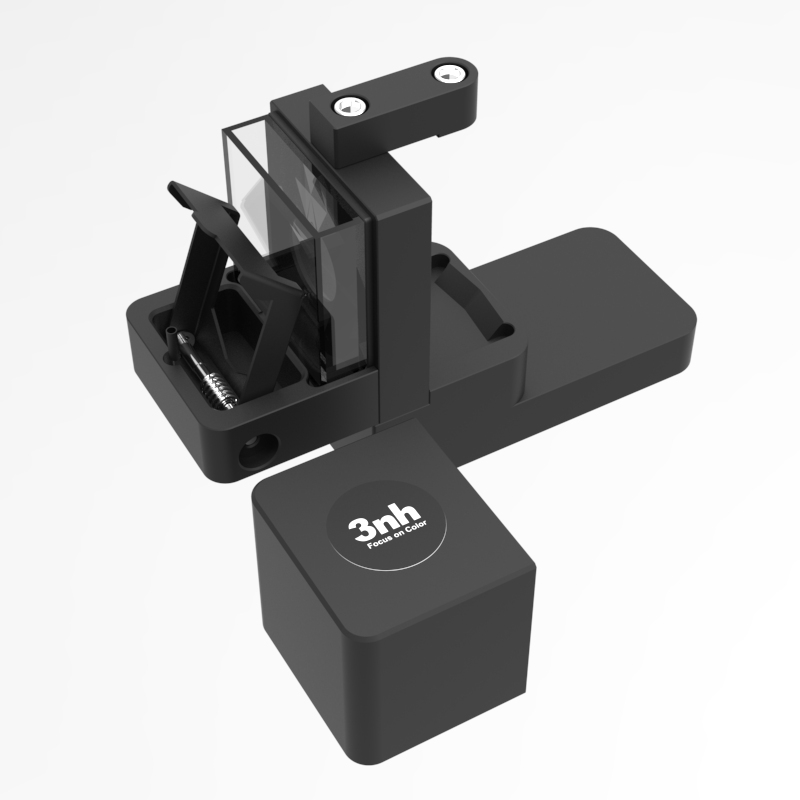

如图 2，扳开夹手，按图示位置装入准备好待测样的比色皿，缓慢松开夹手，使比色皿紧贴测量口径。
3.盖上遮光罩

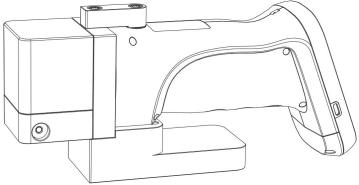

如图 3 ，盖上遮光罩，即可操作仪器进行相关测量。

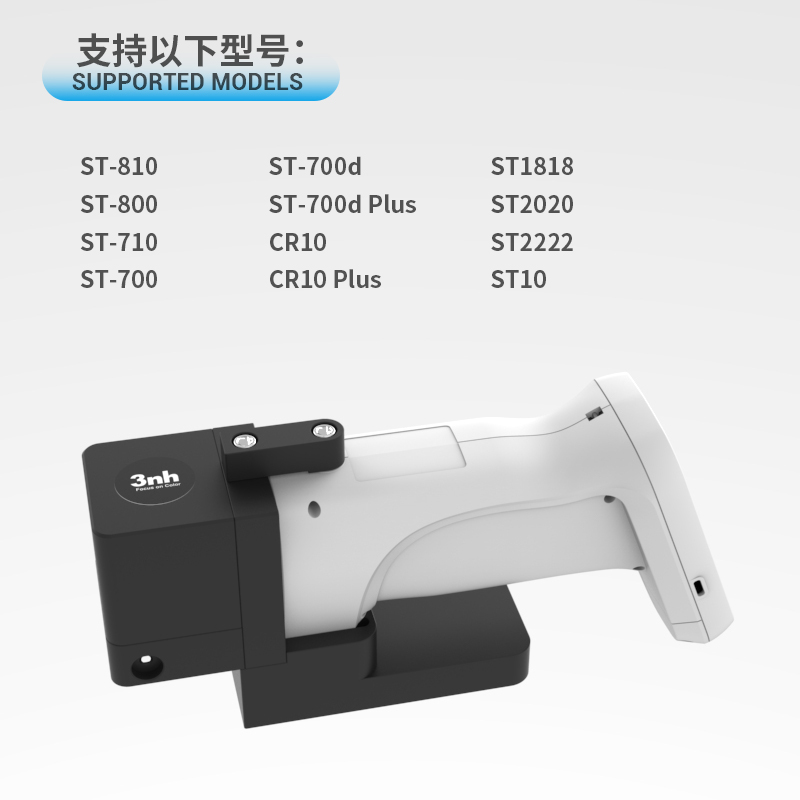

| 多功能测试组件适用：ST-700d Plus系列分光测色仪 |
